ОРГАНОРАСТВОРИМЫЙ АНТИСЕПТИК ДЛЯ ДРЕВЕСИНЫ

  Повышенная влажность древесины (более 20%) и воздуха (более 75%) и положительная температура эксплуатации, а также наличие застойных зон окружающего воздуха способствуют ускорению биологического разрушения конструкций и сооружений из древесины, что проявляется в характерных признаках мест поражения [4]:
- наличие мокрых пятен, синевы, гнили, плесени;
- прогибы и зыбкость отдельных частей деревянных конструкций;
- специфический грибной запах в изолированных помещениях;
- изменение цвета древесины, ее крошение, глухой звук при ударах.
Среди микроорганизмов, поражающих и разрушающих древесину, ведущее место занимают грибы.
Для повышения биостойкости и продления срока службы изделий из древесины, эксплуатируемых в условиях непосредственного воздействия атмосферной и почвенной влаги, загрязнений органического характера и других факторов активного увлажнения, наибольшее распространение нашли химические методы защиты:
- метод, основанный на глубокой пропитке древесины консервирующими антисептическими составами;
- метод, основанный на использовании лакокрасочных покрытий, содержащих в своем составе различные биоцидные добавки, обладающие антибактериальными и противогрибковыми свойствами.
Последний способ наименее трудоемок и более доступен за счет нанесения красок, эмалей или лаков на основе пленкообразователей различной химической природы. При выборе лакокрасочного материала с антисептическими свойствами для реализации этого способа защиты деревянных конструкций особое внимание обращают на соответствие свойств пленкообразователя и биоцида ряду предъявляемых требований. В частности, пленкообразователь должен обеспечивать гидрофобность образующихся покрытий: чем меньше водо- и паропроницаемость покрытия, тем меньше подвержена влажностным деформациям деревянная подложка и тем хуже условия для развития грибов.
Применяемый биоцид должен обладать фунгицидной активностью в отношении широкого спектра деревоокрашивающих и плесневых грибов и других микроорганизмов, препятствовать вторичному росту грибов за счет пенетрации (диффузии) в поверхностные слои древесины и их консервации, иметь низкую растворимость в воде и обеспечивать длительный срок биозащитного действия.
Отечественными и зарубежными производителями предлагается большой ассортимент биоцидных добавок для деревозащитных лакокрасочных материалов. В качестве невымываемых и трудновымываемых препаратов широкого спектра антибактериального и противогрибкового действия следует выделить полимерные и нелетучие органические соединения мышьяка и тяжелых металлов – ртути, свинца, олова, хрома и меди. Однако из-за высокой токсичности большинства из них, такие биоциды находят ограниченное применение. Металлорганические соединения меди (II) наименее токсичны, имеют низкое парциальное давление паров, водонерастворимы и допущены к использованию в качестве антисептика в составах деревозащитных композиций.
Учитывая это и имея собственное промышленное производство алкидных и модифицированных алкидных лаков с температурой синтеза до 260ºС, в ОАО "Кронос СПб" разработана рецептура и способ получения медьсодержащего органорастворимого антисептика "Купрон" (ТУ 2499-020-20504464-2000), представляющего собой раствор в уайт-спирите смеси медных солей жирных и смоляных кислот дистиллированного талового масла (ДТМ), образующихся в результате взаимодействия:
R-COOH + CuO (R-COО)2Cu + H2O

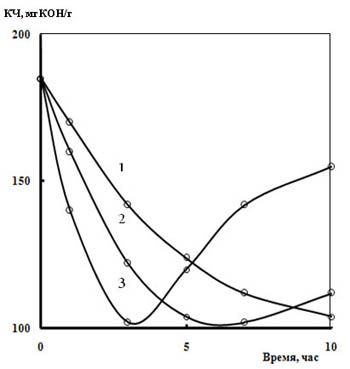

Данная реакция протекает в гетерогенной фазе и обратима. Выход целевого продукта существенно зависит от качества (дисперсности суспензии) предварительного диспергирования окиси меди в ДТМ и температуры синтеза, проводимого блочным методом аналогично получению плавленных нафтенатных сиккативов [11], с последующим разбавлением полученного продукта уайт-спиритом. На рисунке показаны кинетические кривые процесса взаимодействия карбоновых кислот таллового масла с окисью меди по изменению кислотного числа (КЧ) реакционной массы. Из представленных данных видно, что увеличение температуры синтеза приводит к закономерному ускорению процесса солеобразования, однако продолжительность стабильного состояния полученных солей при этом сокращается, что необходимо учитывать при производстве "Купрона".

Основные физико-химические характеристики
органорастворимого антисептика "Купрон"

Основные характеристики лака "Биокрон"
и покрытий на его основе

1. Корчаго И.Г. Применение древесно-плитных материалов в строительстве. М.: Стройиздат. 1984. 94 с.
2. Ковальчук Л.М. Производство деревянных клееных конструкций. М.: Лесная промышленность. 1987. 247 с.
3. Скороходов В.Д., Шестакова С.И. Защита неметаллических строительных материалов от биокоррозии. М.: Высшая школа. 2004. 204 с.
4. Ломакин А.Д. Защита древесины и древесных материалов. М.: Лесная промышленность. 1990. 256 с.
5. Бабкин О.Э., Аристова Л.Н. Защита древесины от биоразрушений//ЛКМ. 1996. № 12. С.21-23.
6. Максимов В.А. Выбор био- и огнезащитных материалов для древесины//Строительные материалы. 2000. № 10. С. 38-39.
7. Харук Е.В. Проницаемость древесины газами и жидкостями. Новосибирск: Наука. 1976. 190 с.
8. Лялюшко С.М., Якушин Ф.С. Антимикробные и противогрибковые добавки для лакокрасочных материалов//ЛКМ. 1988. № 1. С. 45-48.
9. Исэ Н. и др. Полимеры специального назначения. М.: Мир. 1983. 208 с.
10. Федтке М. Химические реакции полимеров. М.: Химия. 1990. 152 с.
11. Руководство по технологии получения и переработки растительных масел и жиров. Т.III/Под ред.Сергеева А.Г. Л.: ВНИИЖ. 1961. 582 с.
